Quantm i230 3”

De QUANTM i230 is de krachtigste elektrische membraanpomp van Graco: tot 870 l/min, zonder perslucht. U houdt de betrouwbaarheid van een membraanpomp en bespaart tot 80% energie ten opzichte van een pneumatische pomp.

  • Tot 80% minder energie dan pneumatisch
  • Geen perslucht en geen externe frequentieregelaar nodig
  • Mag drooglopen en stopt veilig onder druk
  • Motor afgeschermd van de vloeistof bij een membraanbreuk
Offerte aanvragen Handleiding (PDF)
Graco QUANTM i230 elektrische membraanpomp, vooraanzicht Graco

Kerngegevens

Max. capaciteit
870 l/min
Max. druk
6,9 bar
Max. deeltjesgrootte
9,5 mm
Max. temperatuur
135 °C
Vloeistofaansluiting
76 mm (3″) ANSI
Spanning
380–480 V, 3-fase, 50/60 Hz
Vraag het Gerrit

Hoge capaciteit 870 l/min, volledig elektrisch

De QUANTM i230 brengt elektrische aandrijving naar het hoogste debiet: tot 870 liter per minuut en 6,9 bar, met 3″ ANSI-flensaansluitingen en vaste deeltjes tot 9,5 mm. Het debiet blijft stabiel, ook als de persluchtvraag in de fabriek schommelt. De besturing zit in de pomp zelf: geen externe frequentieregelaar, wel aansluitingen voor besturing op afstand.

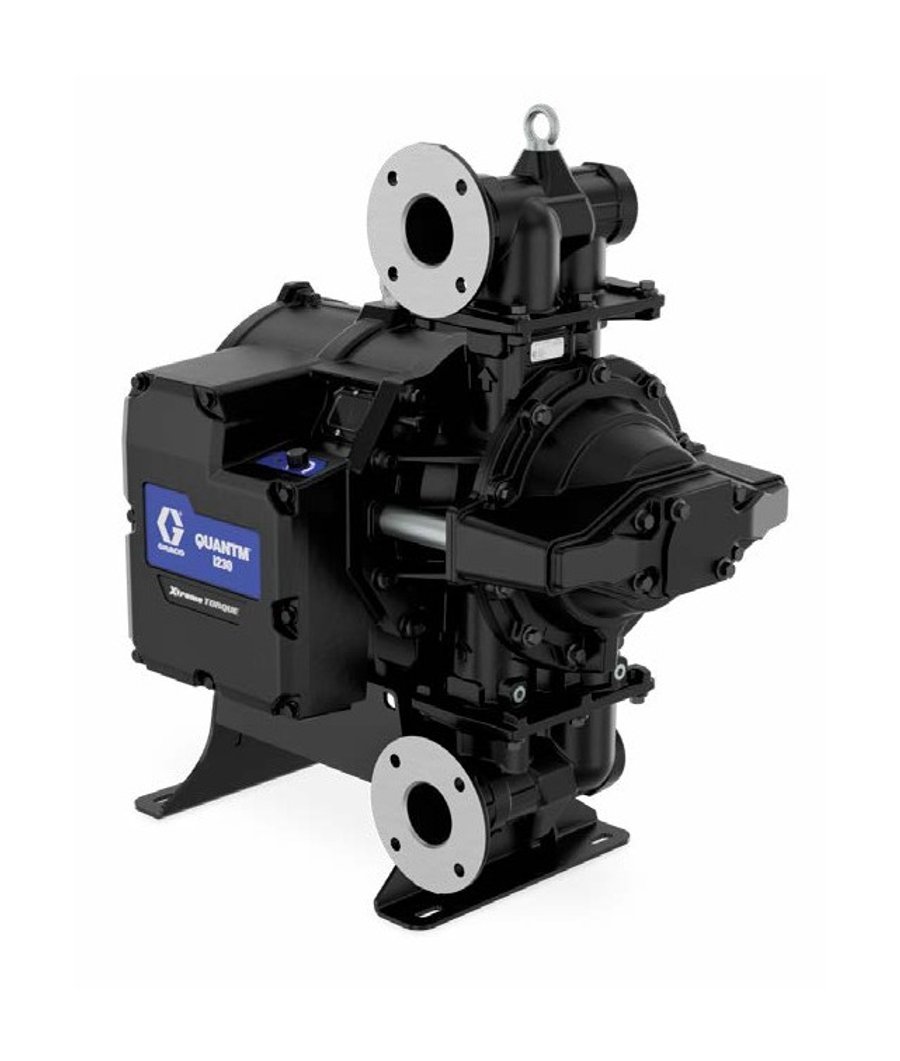

Graco QUANTM i230 van schuin voren

Bedrijfszeker Gebouwd voor zware industrie

De FluxCore XT-motor is afgeschermd van het vloeistofdeel: een gescheurd membraan brengt geen vloeistof in de motor, en een lekdetectie meldt het. De pomp mag drooglopen en stopt veilig tegen een gesloten afsluiter. Het ProConnect-servicedesign maakt onderhoud sneller en veiliger, en de behuizing is IP66. Let op: de i230 is niet geschikt voor explosiegevaarlijke ruimtes.

Specificaties

Specblad (PDF)

Prestaties · t.o.v. het hele assortiment

Max. capaciteit 870 l/min
0 1.041 l/min max. in assortiment
Max. druk 6,9 bar
0 21 bar max. in assortiment
Max. deeltjesgrootte 9,5 mm
0 76 mm max. in assortiment
Max. temperatuur 135 °C
0 177 °C max. in assortiment

Specificaties

Vloeistofaansluitingen
76 mm (3″) ANSI-flens
Spanning
380–480 V, 3-fase, 50/60 Hz
Stroom
16 A
Beschermingsklasse
IP66 / NEMA 4
Zuighoogte
Droog 3 m, nat 8,5 m
Volume per slag
4,73 l
Geluidsdruk
81,5 dB(A) op 1 m
Omgevingstemperatuur
–20 °C tot 40 °C
Huismateriaal
Aluminium
Goedkeuringen
UL en CE, niet voor explosiegevaarlijke ruimtes
Gewicht
176 kg (vloeistofdeel 59 kg)

Temperatuurbereik per materiaal

Temperatuurbereik (Aluminium)
–51 °C tot 135 °C
Temperatuurbereik (RVS 316)
–51 °C tot 135 °C
Temperatuurbereik (FKM)
–40 °C tot 135 °C
Temperatuurbereik (PTFE)
–40 °C tot 104 °C
Temperatuurbereik (Santoprene)
–40 °C tot 82 °C
Temperatuurbereik (PTFE/Santoprene 2-delig)
–40 °C tot 82 °C
Temperatuurbereik (Graco Engineered Thermoplastic)
–40 °C tot 82 °C
Temperatuurbereik (Acetal)
–29 °C tot 82 °C
Temperatuurbereik (TPE)
–29 °C tot 66 °C
Temperatuurbereik (Buna-N)
–12 °C tot 82 °C
Temperatuurbereik (Neopreen)
–12 °C tot 82 °C

Membranen

  • Santoprene
  • Neopreen
  • Buna-N
  • FKM
  • Graco Engineered Thermoplastic
  • TPE
  • PTFE/Santoprene (2-delig)

Classificatie

Documentatie PDF Handleiding PDF Graco Quantm i230 Onderdelenboek (EN) PDF Brochure PDF Brochure PDF Datasheet Handleiding, brochure en datasheet als PDF. Direct te downloaden, zonder formulier.

Bijpassende accessoires

Persluchtcomponenten in de maat van deze pomp — van filter-regelaar tot droogloopbeveiliging.

Alle accessoires

Vragen over de Quantm i230 3”?

  • Hoeveel verpompt de Quantm i230 3”?

    De Quantm i230 3” verpompt maximaal 870 l/min.

  • Wat is de maximale druk van de Quantm i230 3”?

    De maximale druk van de Quantm i230 3” is 6,9 bar.

  • Kan de Quantm i230 3” vloeistoffen met vaste delen verpompen?

    Ja. De Quantm i230 3” verwerkt vaste delen tot 9,5 mm.

  • Welke vloeistoftemperatuur kan de Quantm i230 3” aan?

    De Quantm i230 3” verwerkt vloeistoffen tot 135 °C.

  • Welke membraanmaterialen zijn er voor de Quantm i230 3”?

    De Quantm i230 3” is leverbaar met deze membraanmaterialen: Aluminium.

  • Welke aansluitingen heeft de Quantm i230 3”?

    De vloeistofaansluiting van de Quantm i230 3” is 76 mm (3″) ANSI.

  • Is de Quantm i230 3” pneumatisch of elektrisch?

    De Quantm i230 3” is elektrisch aangedreven (380–480 V, 3-fase, 50/60 Hz) en heeft dus geen perslucht nodig.
